IntellIgente Netz- und ÜbergabestatIon
HKP-E-Ü

Die perfekte Station für das
»Smart-Grid« der Zukunft

Fertigung in Leichtbeton oder Normalbeton

Fertigung gemäß IEC 62271-202 (VDE 0670-202)

Störlichtbogengeprüft* mit diversen SF6-isolierten MS-Schaltanlagen, z.B.: ABB Safe-Plus 24, Ormazabal GA/GAE, Schneider FBX, Siemens 8DJH

Störlichtbogengeprüft* mit luftisolierten MS-Messfeldern z.B.: Ormazabal GAE-1Mx, Siemens 8DJH

Lieferung mit kompletter, anschlussfertiger elektrotechnischer Ausrüstung

Auf einen Blick

Stationsmaße:
350 x 150 x 257,5 cm
MSA:
max. 8 Felder / 270 x 140 x 90 cm / Verrechnungsmessung möglich
Gewicht:
Waschbeton: 8,4 t ohne E-Ausbau, 10,4 t mit E-Ausbau
Sichtbeton: 7,4 t ohne E-Ausbau, 9,4 t mit E-Ausbau
Anhebeanker Dach:
4 x RD 18
Anhebeanker Station:
4 x SL 30

Download Kundenzeichnung

Download Hebeplan

Download Aushubskizze

*) Störlichtbogengeprüft bzw. Ableitung von durchgeführten Störlichtbogenprüfungen möglich.

HKP E Ue Bild

Das könnte Sie auch interessieren
Weitere Kompaktstationen

Teaser

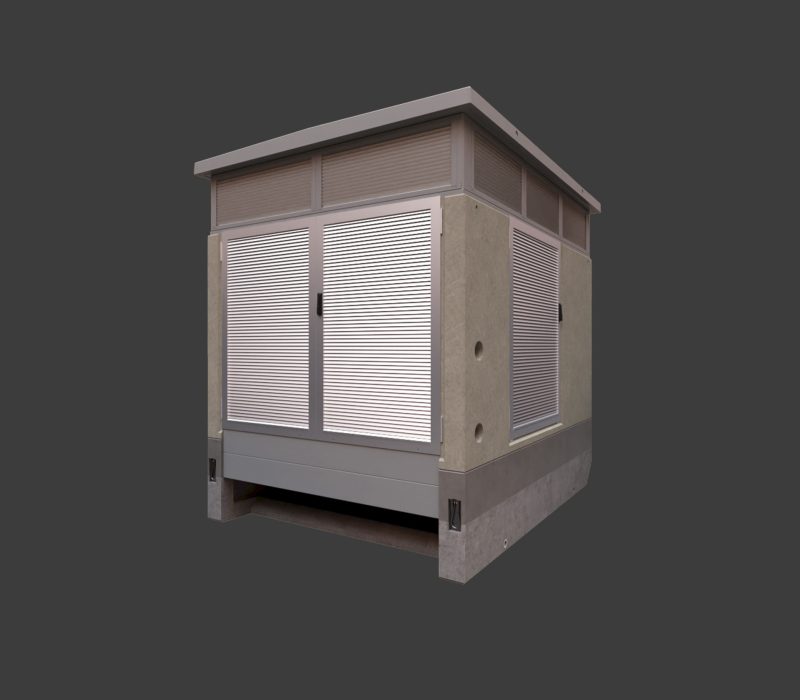

GBÜ 1000
