Flexibel geplant oder doch „von der Stange“
Begehbare Versorgungsstationen

Bei begehbaren Stationsgebäuden können wir auf drei unterschiedliche Produktlinien zurückgreifen. Unsere Serienstationen sind komplett fertig entwickelte Stationen für die Elektrizitätsverteilung, die wir besonders schnell ausliefern können. Das spart Ihnen viel Planungs- und Abstimmungsaufwand, da das Layout der Stationen bereits feststeht. So können Sie bereits frühzeitig in die Baustellenabstimmung gehen und andere Gewerke mit einbinden.

Unsere begehbaren Betonstationen aus den Produktlinien Professional und Individual können mit unterschiedlichen technischen Inhalten und für unterschiedliche Einsatzgebiete z. B. in der Elektrizitäts-, Gas- und Wasserverteilung, der Telekommunikation, der Energiespeicherung, der Bahninfrastruktur und für Industrieanwendungen ausgestattet werden. Sie können bis zu einer Größe von 18 x 5 Metern mit einer monolithisch gefertigten, öl- und wasserundurchlässigen Wanne fertigen. Darüber hinaus ist eine Kombination aus mehreren Stationen möglich.

Als Zwischenboden steht eine Betondecke oder ein aufgeständerter Systemboden zur Verfügung. Die von GRÄPER hergestellten Türen und Gitter sind sowohl in Aluminium als auch aus feuerverzinktem Stahl erhältlich.

Bei unseren begehbaren Stationen bieten wir drei Produktlinien:

Mit unserem System Serie bieten wir komplett vorgearbeitete Stations- und Bauwerkelösungen für unterschiedlichste Anwendungsgebiete vorwiegend in der Elektrizitätsverteilung. Die Anlagen sind von unseren Ingenieuren durchgeplant und auf den jeweiligen Einsatzzweck optimiert, z. B. als Schaltstation. Die Größen und Abmessungen sind dabei bereits festgelegt, so dass Sie nur noch die Farbe der Putzoberfläche sowie den Mittelspannungsanlagentyp und die Niederspannung festlegen müssen. Das GRÄPER System Serie besticht durch äußerst attraktive Lieferzeiten. In der Regel sind die begehbaren Stationen lagermäßig abrufbar. Ebenso sind Trafostände sowie Stationslösungen für weitere Anwendungsgebiete wie z. B. PoP / TK-Station verfügbar.

Größenübersicht

System Serie
System Professional
Breite
(in cm)
Länge
(in cm)
254
270
282
303
342
363
310
360
390
420
450
480
510
540
570
600
630
660
. . .
1200
Duitsland Y2 A4060

System Professional

Das GRÄPER-System Professional für Stationen von 3,6 bis 12 Meter Länge deckt fast alle Anforderungen ab und bietet eine enorme Vielfalt und Flexibilität für unterschiedlichste Anwendungen. Es ist lieferbar in fünf unterschiedlichen Breiten von 2,54 bis 3,63 m, mit lichten Raumhöhen von 2,45 und 2,60 m sowie mit drei wählbaren lichten Kellerhöhen von 0,68, 0,78 und 0,98 m. Der monolithisch gefertigte Keller sorgt dabei für Öldichtigkeit. Das System Professional ist mit allen Zwischenbodenarten (Betonboden, Systemboden etc.) lieferbar. Ebenso sind sämtliche Außengestaltungen sowie die Umsetzung als Sandwich-Station möglich. Die Türen und Lüftungsgitter sind für diese Baureihe optimal angepasst.

Betreedbaar twee verdiepingen web

System individual

Mit dem System Individual haben Sie alle Freiheiten. Ausgehend von einer zentimetergenauen Planung unserer erfahrenen Ingenieure und Konstrukteure sind die unterschiedlichsten Dachformen, Außenoberflächen und Längen, Breiten und Höhen möglich. Ebenso planen und fertigen wir auch große individuelle Gebäudelösungen und setzen diese unter anderem in Modulbauweise oder als Einzelwandprojekte auf der Baustelle um. Die Betonstationen können wir bis zu einer Größe von 5 x 18 m mit einer monolithisch gefertigten, öl- und wasserundurchlässigen Wanne auf den Zentimeter genau fertigen. Je nach Wunsch ist auch eine Kombination aus mehreren Stationen möglich.

1001 cm × 700 cm
Trafostände
VK-Trafostand Typ G003

3-teiliger Fertigteil-Transformatorenstand mit 42,8 m³ Auffangvolumen.

1061 cm × 650 cm
Trafostände
VK-Trafostand Typ G002

3-teiliger Fertigteil-Transformatorenstand mit 63 m³ Auffangvolumen.

1061 cm × 750 cm
Trafostände
VK-Trafostand Typ G004

3-teiliger Fertigteil-Transformatorenstand mit 49,5 m³ Auffangvolumen.

1061 cm × 800 cm
Trafostände
VK-Trafostand Typ G006

3-teiliger Fertigteil-Transformatorenstand mit 53 m³ Auffangvolumen.

1161 cm × 750 cm
Trafostände
VK-Trafostand Typ G005

3-teiliger Fertigteil-Transformatorenstand mit 55 m³ Auffangvolumen.

270 cm × 310 cm
Schaltstationen
SV-BKS Typ: G101

Begehbare Schaltstation mit Antennendurchführung und zusätzlichen Ankerschienen zur Montage von Fernwirktechnik

270 cm × 310 cm
Schaltstationen
SV-BKS Typ: G001

Begehbare Schaltstation mit stirnseitigem Zugang und einer Schaltfeldgrösse bis max. 270 cm

270 cm × 310 cm
Trafostationen
TS-BKS Typ: G001

Begehbare Transformatorenstation mit einem Transformatorenraum bis max. 630 kVA und einer Mittelspannungsgröße bis max. 155 cm

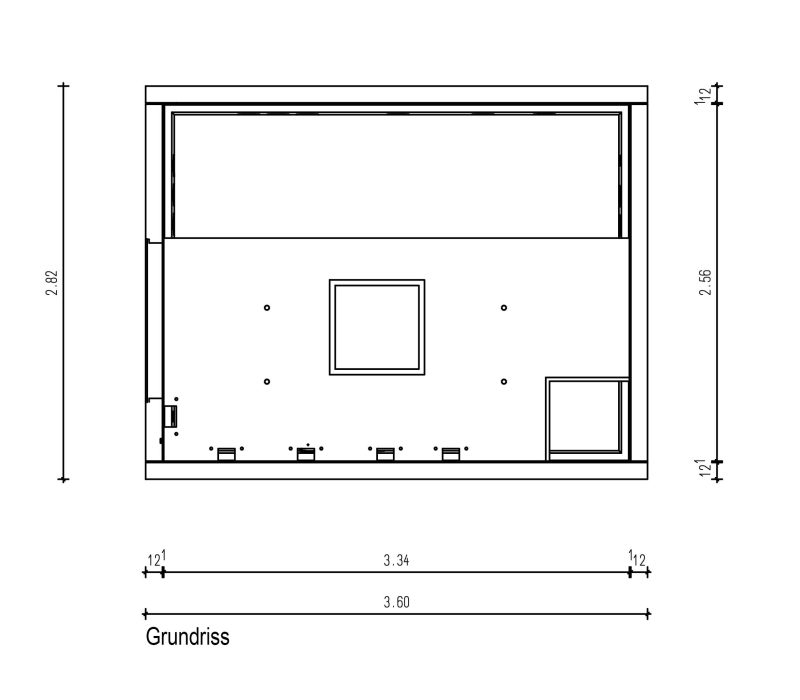

282 cm × 360 cm
Schaltstationen
SV-R1-378 Typ: G001

Begehbare Schaltstation mit stirnseitigem Zugang und einer Schaltfeldergröße bis max. 316 cm

282 cm × 420 cm
Schaltstationen
SV-R1-438 Typ: G002

Begehbare Schaltstation mit stirnseitigem Zugang und einer Schaltfeldergröße bis max. 376 cm

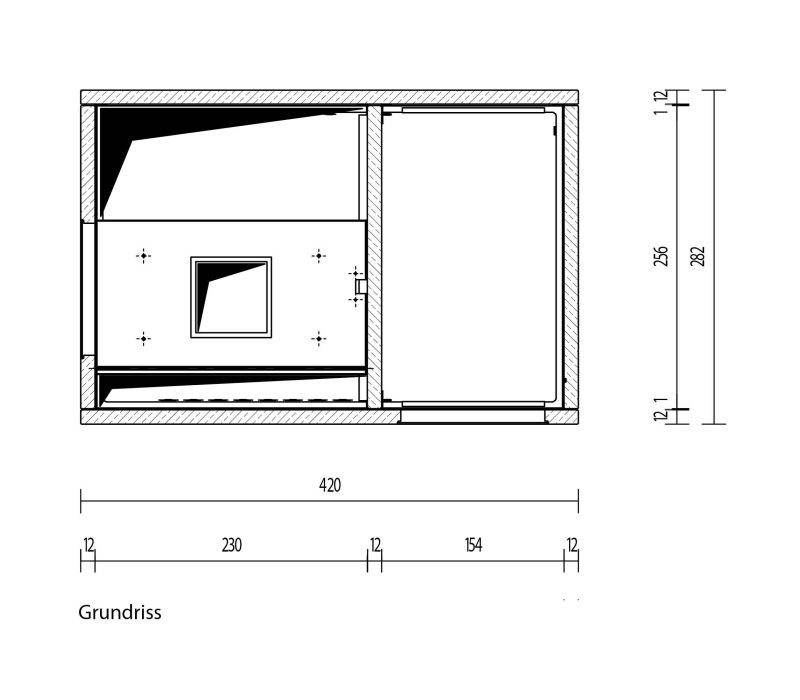

282 cm × 420 cm
Trafostationen
TS-R1-438 Typ: G001

Begehbare Transformatorenstation mit einem Transformatorenraum bis max. 800 kVA und einer Mittelspannungsgröße bis max. 210 cm

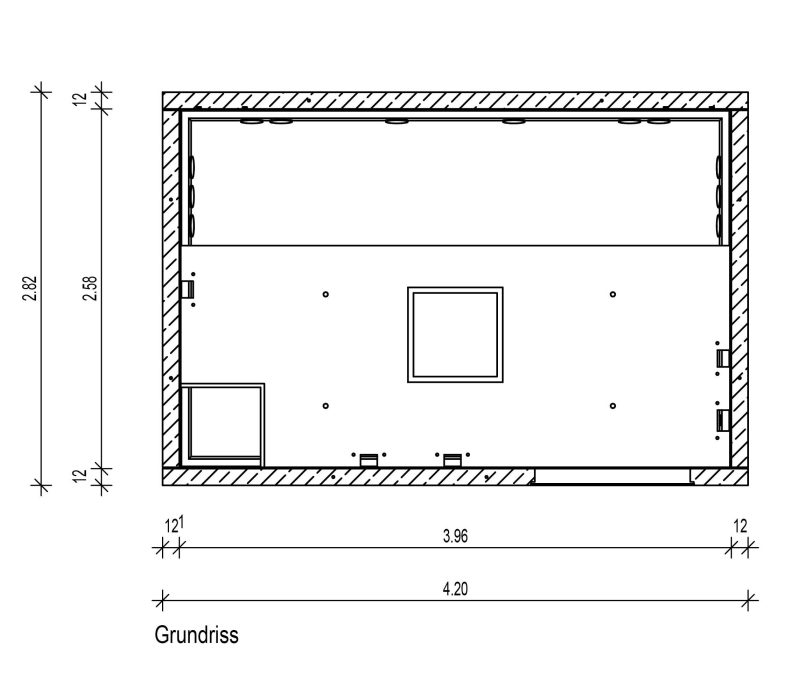

282 cm × 420 cm
Schaltstationen
SV-R1-438 Typ: G001

Begehbare Schaltstation mit längsseitigem Zugang und einer Schaltfeldergröße bis max. 376 cm

282 cm × 450 cm
Trafostationen
TS-R1-468 Typ: G002

Begehbare Transformatorenstation mit einem Transformatorenraum bis max. 800 kVA und einer Mittelspannungsgröße bis max. 238 cm

282 cm × 450 cm
Trafostationen
TS-R1-468 Typ: G001

Begehbare Transformatorenstation mit einem Transformatorenraum bis max. 1.000 kVA und einer Mittelspannungsgröße bis max. 238 cm

282 cm × 480 cm
Schaltstationen
SV-R1-498 Typ: G001

Begehbare Schaltstation mit stirnseitigem Zugang und einer Schaltfeldergröße bis max. 436 cm

DSC04737

Unser Leistungsangebot
Individuelle Lösungen

Sie finden bei den Kompaktstationen und begehbaren Stationen nicht das richtige? Dann kontaktieren Sie uns. Wir beraten Sie und finden sicherlich eine individuelle Lösung. Neben dem Anschluss ihrer Mittelspannungsversorgung kümmern wir uns dabei auch um Ihre Niederspannungsverteilung von 100 A bis 6.000 A. Unser weitergehendes Leistungsangebot finden Sie hier. Oder gestalten Sie doch online. Der Stationskonfigurator führt Sie in wenigen Schritten zu Ihrer kompakten oder begehbaren Transformatorenstation.
