TS-R2-768
Typ G001

  1. Startseite
  2. Leistungen
  3. Versorgungsstationen
  4. Begehbare Versorgungsstationen
  5. 303 cm × 750 cm

Begehbare Trafostation mit einer Leistung von max. 1600 kVA

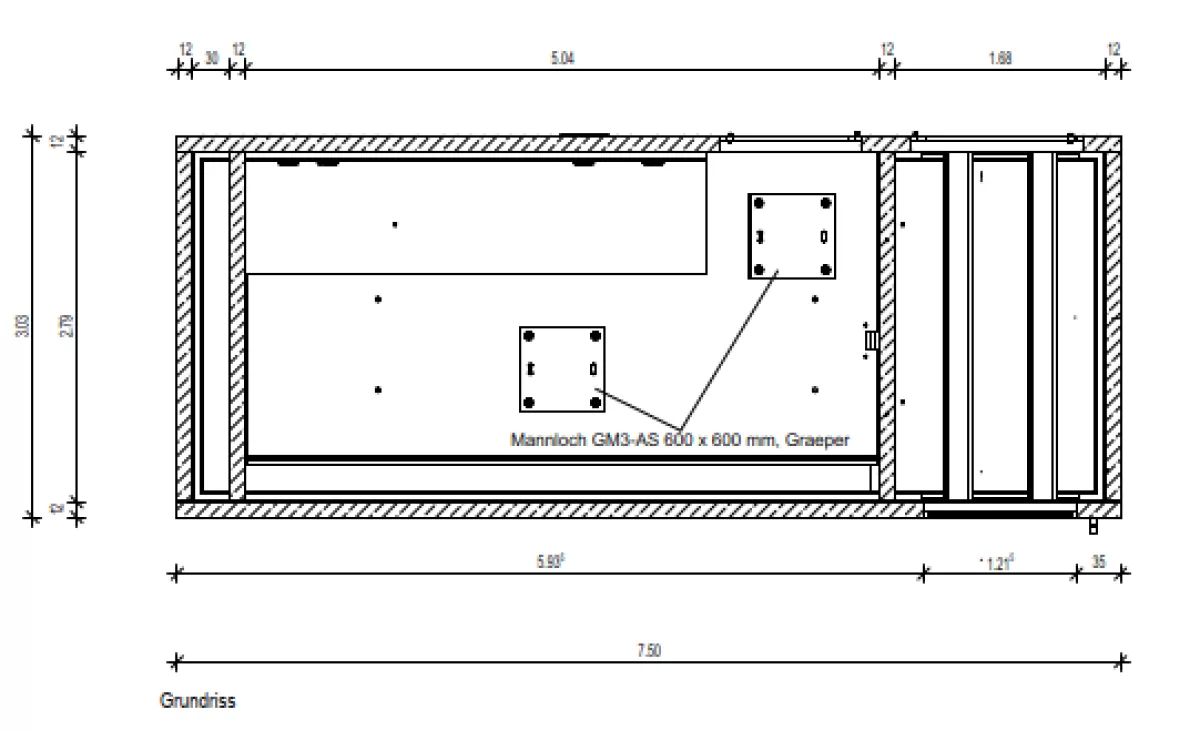

Grundriss TS R2 768 Typ G001

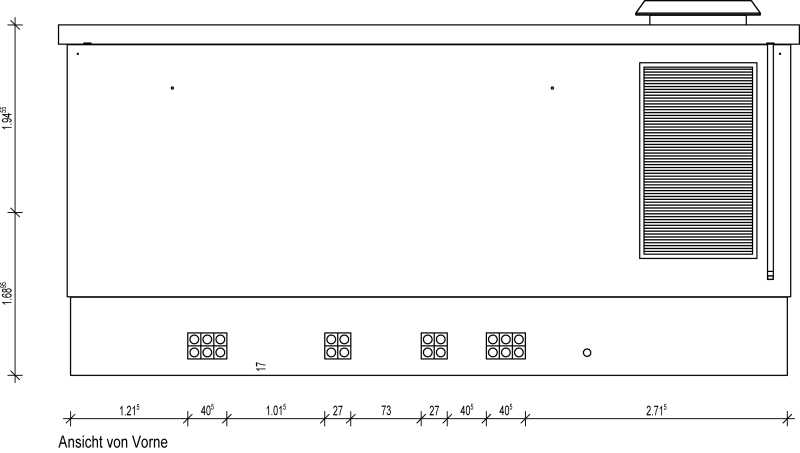

Ansicht vorne TS R2 768

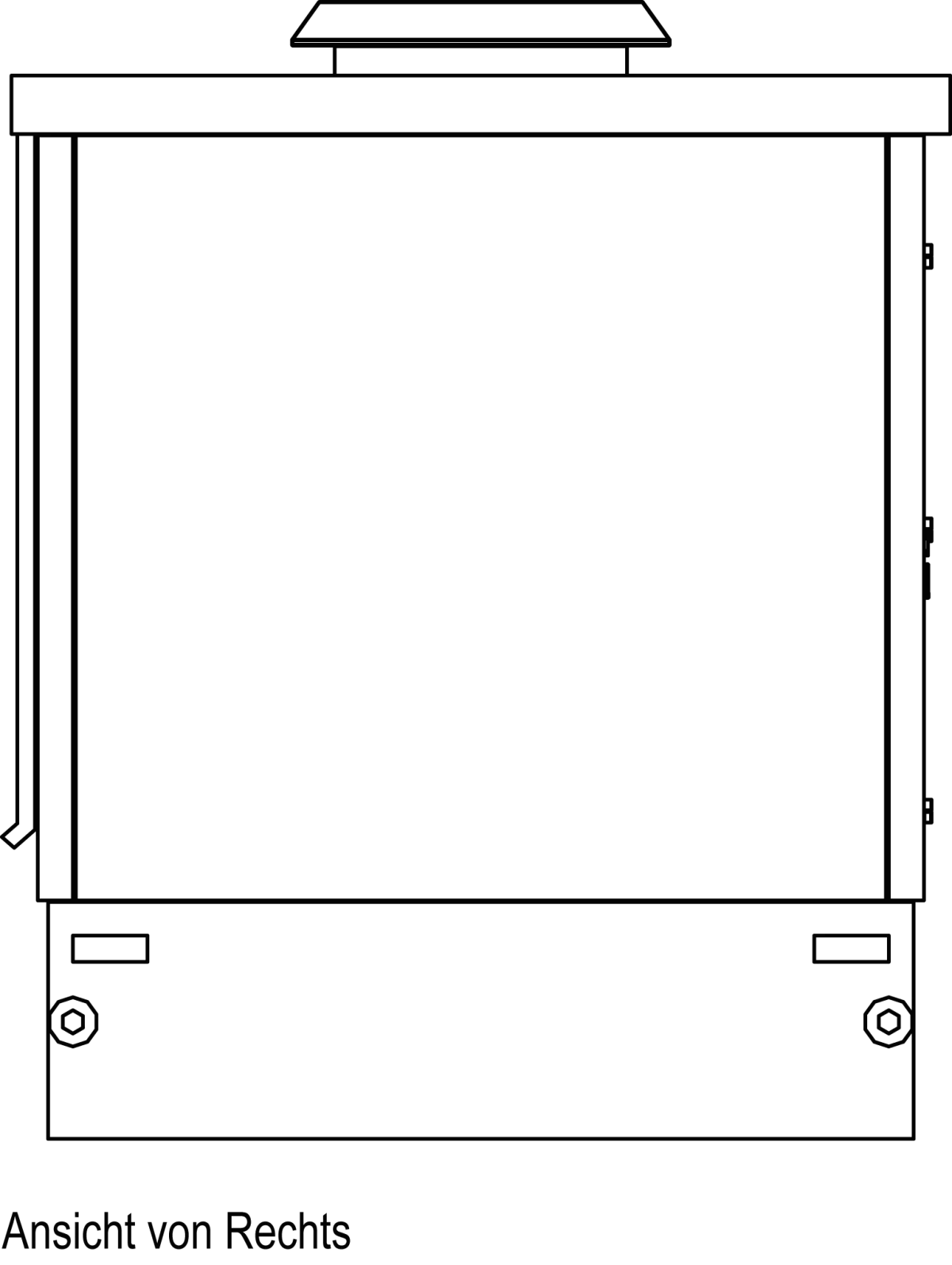

Ansicht rechts TS R2 768

Auf einen Blick

Stationstyp:
Trafostation
Stationsmaße:
361 x 750 x 303 cm
Anzahl der Räume:
3
MSA:
max. 10 Felder gem. DIN EN 62271-202
max. 10 Felder gem. Ableitungsnorm DIN EN 62271-312*
/ 346 x 90 x 220 cm
zusätzliche Wandmontagefläche:
500 x 220 cm
Anhebeanker Dach:
8 x RD 30
Anhebeanker Station:
4 x 20 t KK

Download Kundenzeichnung

*) Störlichtbogengeprüft bzw. Ableitung von durchgeführten Störlichtbogenprüfungen möglich. Je nach Schaltanlagenhersteller kann es zu Unterschieden bei der der maximal möglichen Feldanzahl kommen. Die genannte Feldanzahl gilt als Richtwert.
