Station MKP 630 Landschaft

Mastfuss
Kompaktstation MKP 630

Die Stationsproduktreihe
mit der großen Sicherheit

Fertigung in Leichtbeton oder Normalbeton

Fertigung gemäß IEC 62271-202 (VDE 0670-202)

Geeignet für die Ausrüstung mit Trafos bis 630 kVA

Lieferung mit kompletter, anschlussfertiger elektrotechnischer Ausrüstung

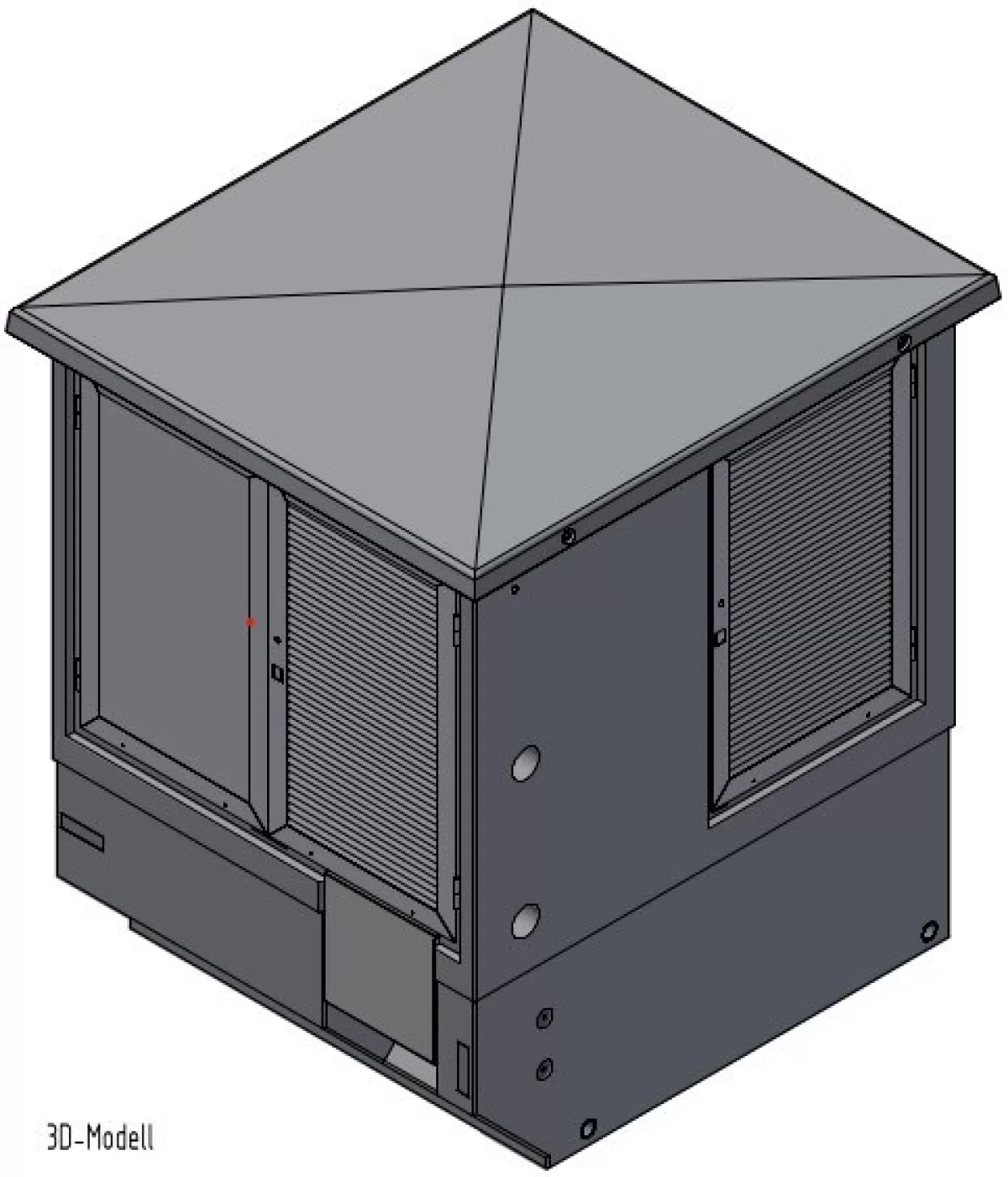

Zeichnung 1

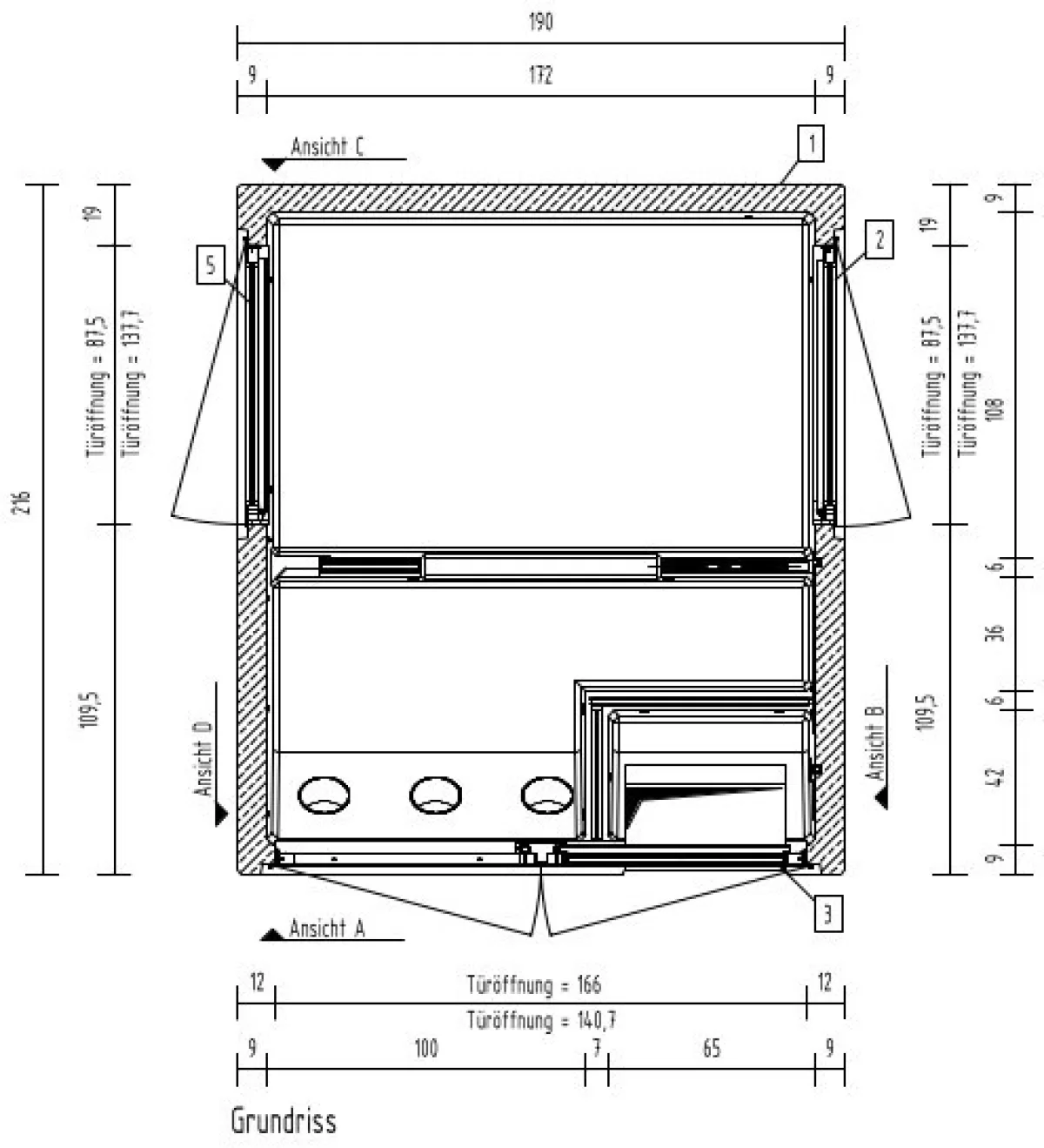

Zeichnung 2

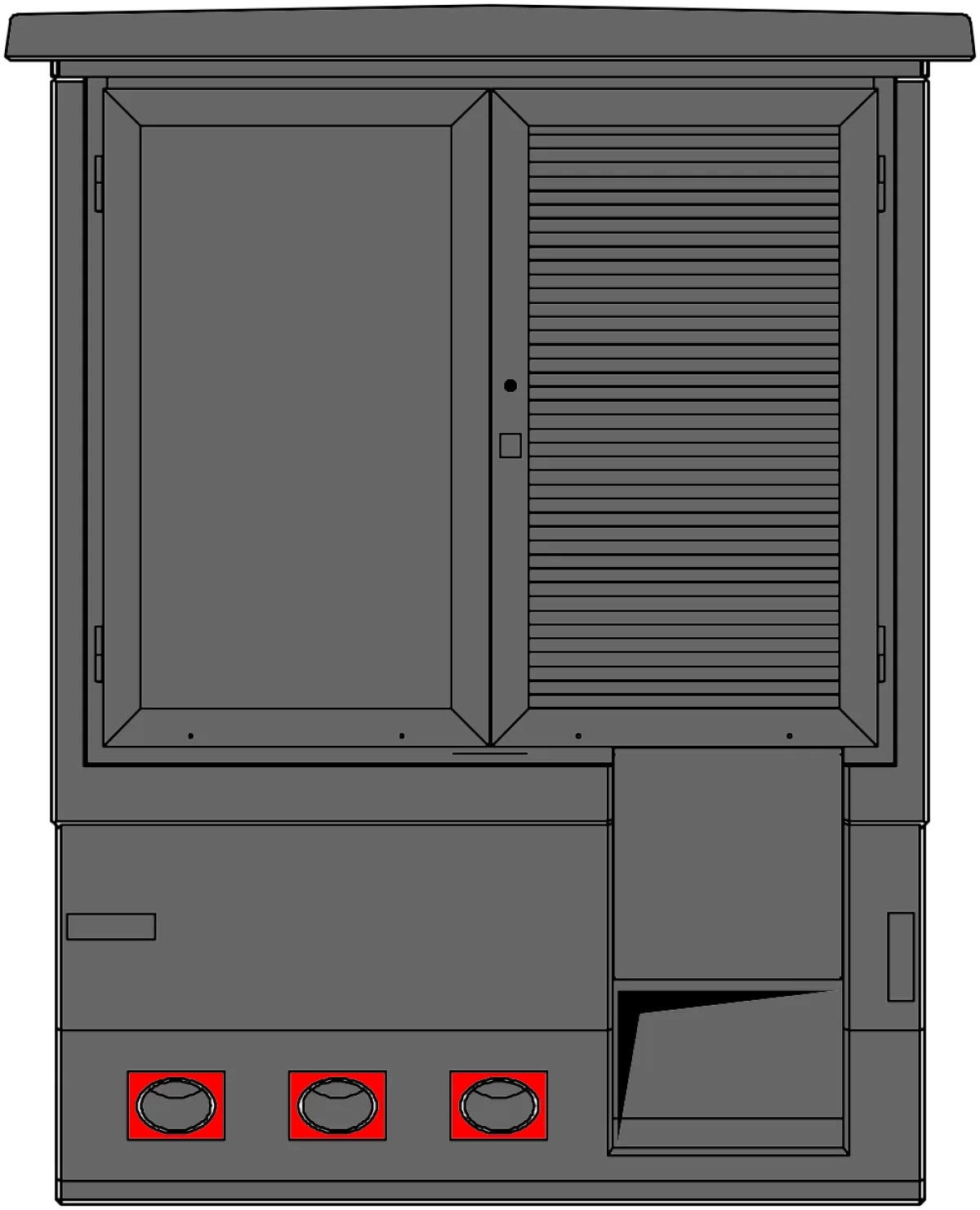

Zeichnung 3

Auf einen Blick

Stationsmaße:: 216 x 190 x 259,5 cm
Transformator:: bis 630 kVA / max. 150 x 100 x 170 cm
MSA:: max. 3 Felder / 105 x 140 x 80 cm
NSHV:: max. 55 x 140 x 40 cm / max. 6 NS-Leisten
Gewicht:: Leichtbeton: 5,1 t ohne E-Ausbau, 8,5 t mit E-Ausbau
Anhebeanker Dach:: 4 x RD 20
Anhebeanker Station:: 4 x RD 42
