TS-R0-378
Typ G001

  1. Startseite
  2. Leistungen
  3. Versorgungsstationen
  4. Begehbare Versorgungsstationen
  5. 254 cm × 360 cm

Begehbare Trafostation mit einer Leistung von max. 1000 kVA.

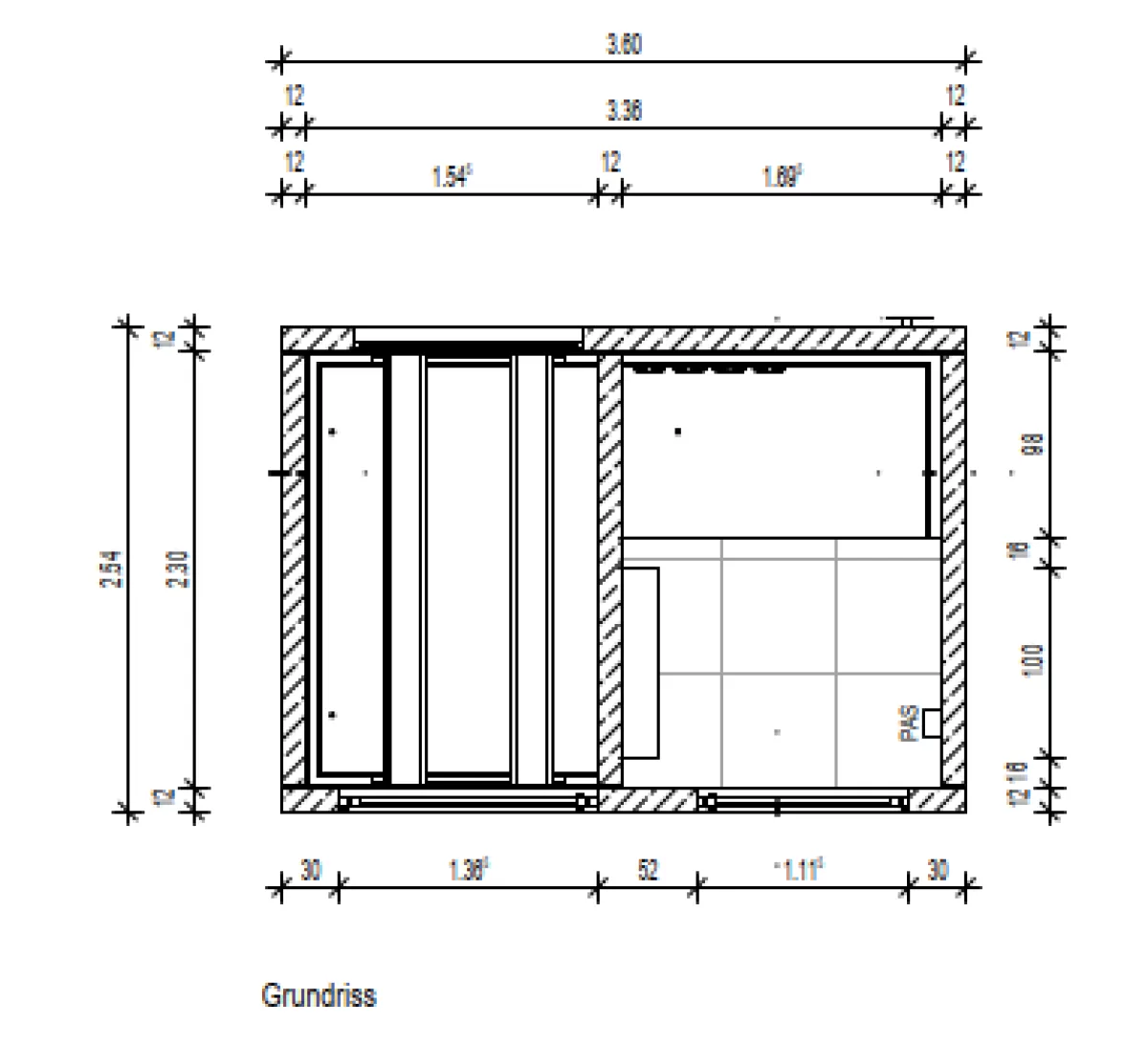

Grundriss TS R0 378

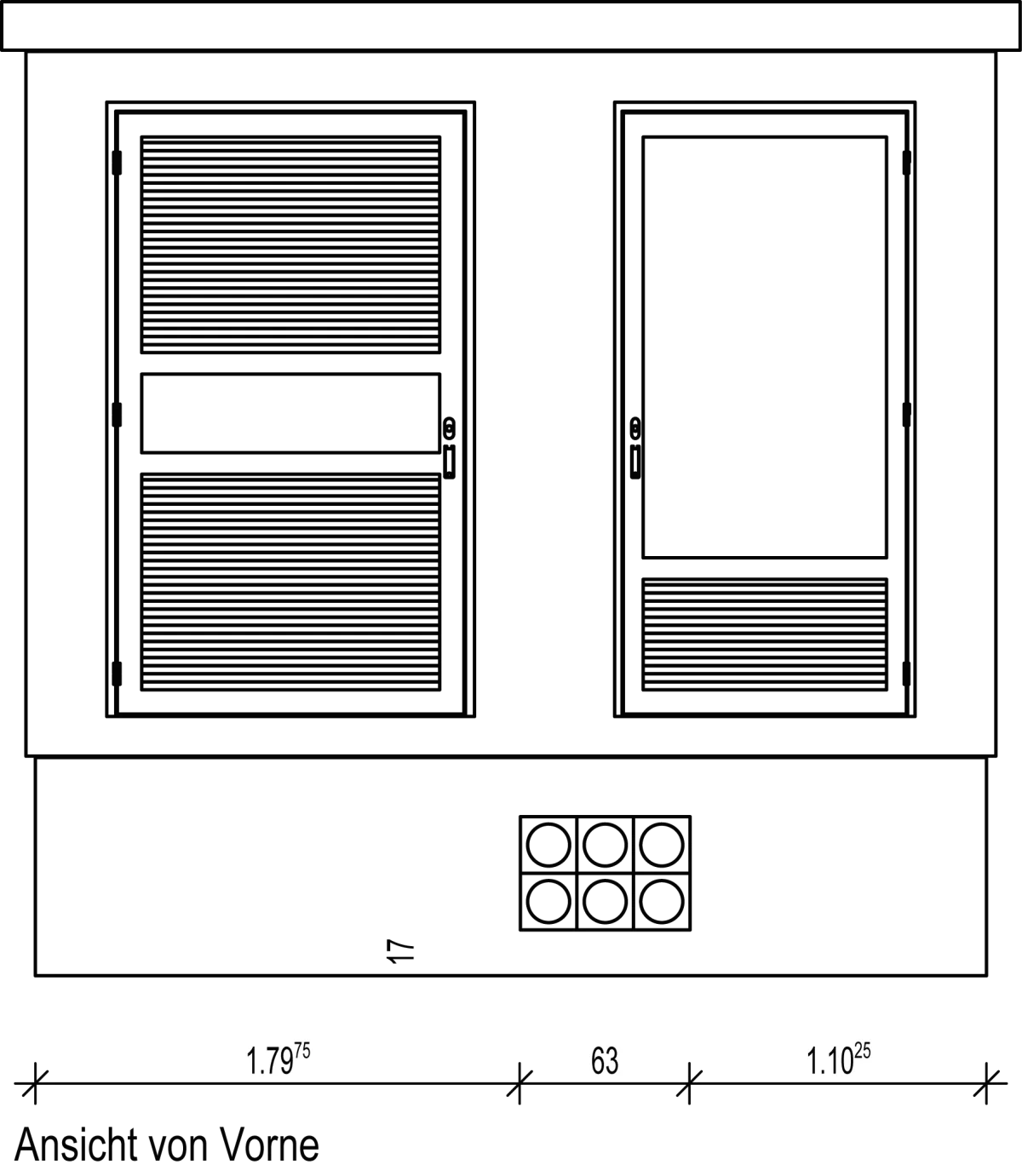

Ansicht vorne TS R0 378

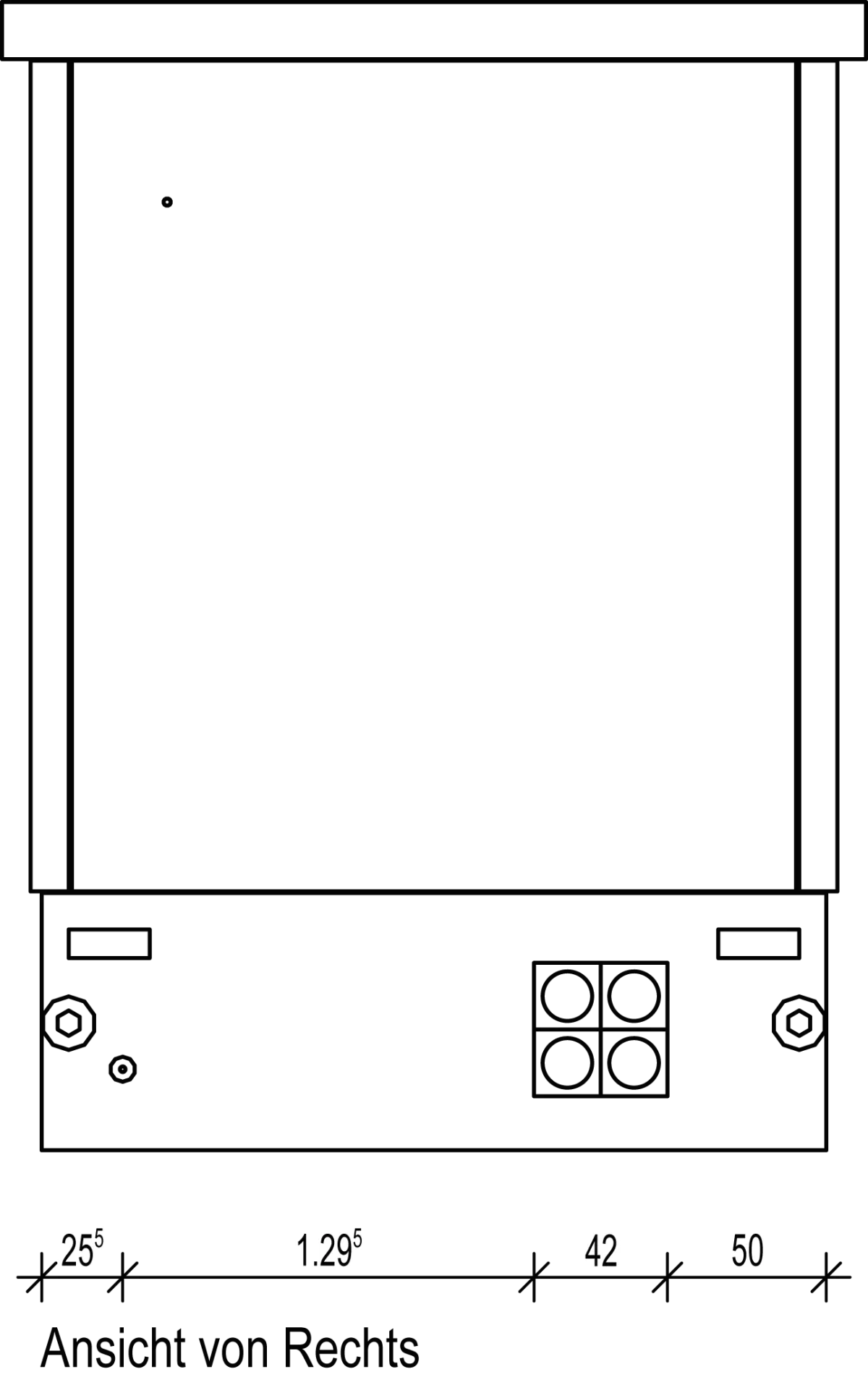

Ansicht rechts TS R0 378

Auf einen Blick

Stationstyp:
Trafostation
Stationsmaße:
361 x 360 x 254 cm
Anzahl der Räume:
2
MSA:
max. 4 Felder gem. DIN EN 62271-202
max. 3 Felder gem. Ableitungsnorm DIN EN 62271-312*
/ 149 x 90 x 220 cm
zusätzliche Wandmontagefläche:
110 x 220 cm
Anhebeanker Dach:
4 x RD 24
Anhebeanker Station:
4 x 20 t KK

Download Kundenzeichnung

*) Störlichtbogengeprüft bzw. Ableitung von durchgeführten Störlichtbogenprüfungen möglich. Je nach Schaltanlagenhersteller kann es zu Unterschieden bei der der maximal möglichen Feldanzahl kommen. Die genannte Feldanzahl gilt als Richtwert.
