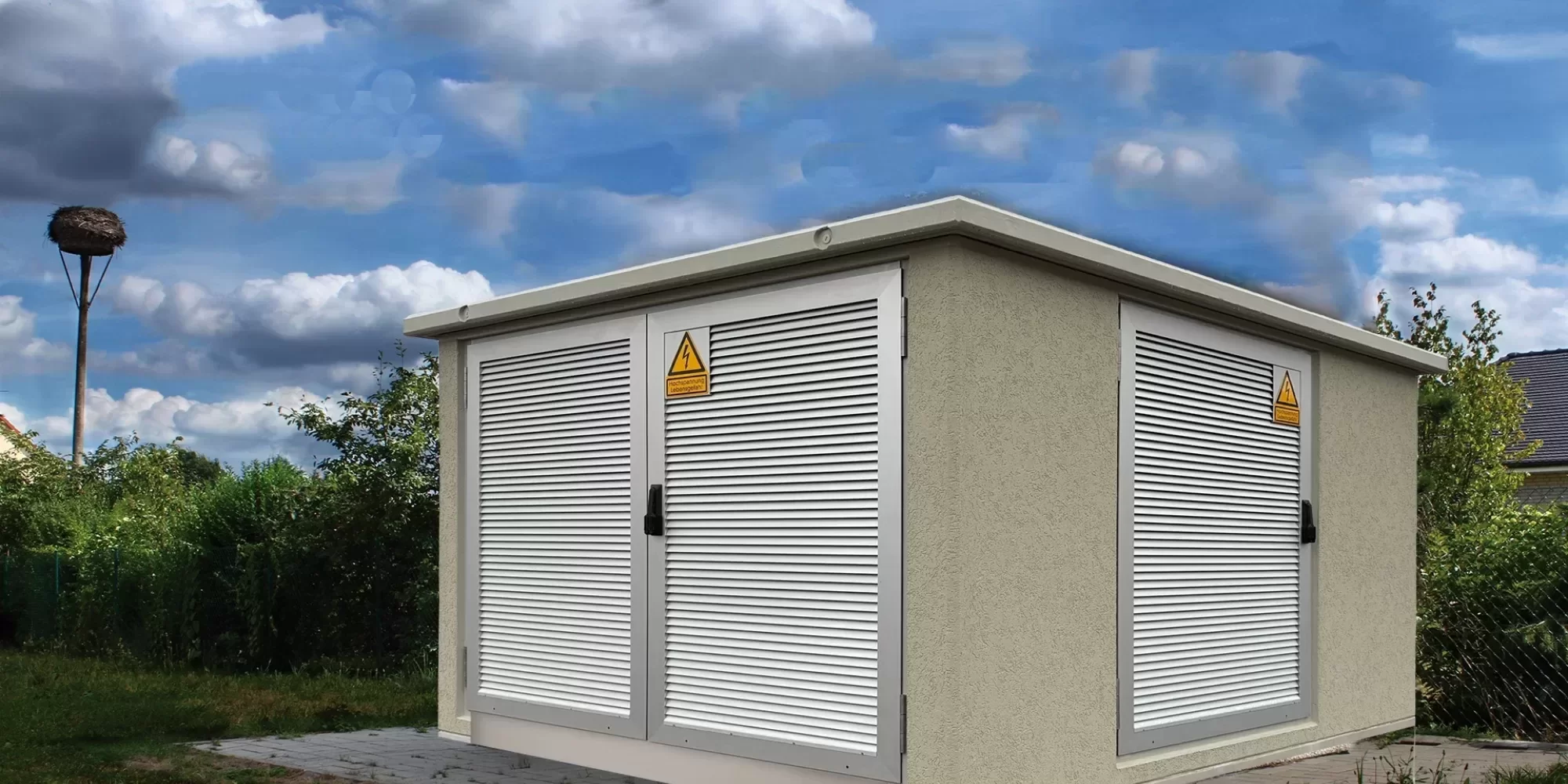

Compactstation GBU 1600

  1. Front Page
  2. Our offering
  3. Supply stations
  4. Compact stations
  5. GBU 1600

Het veelzijdig inzetbare en ruimtebesparende distributie – en overdracht/verdeelstation

Vervaardigd uit lichtbeton of normaal beton

Productie volgens IEC 62271-202 (VDE 0670-202)

Geschikt voor uitrusting met transformatoren tot 1.600 kVA

Getest op storingslichtbogen* met SF6-vrije middenspanningsschakelsystemen, zoals: Siemens 8DJH24 blue GIS, Eaton Xiria

Geheel geïnstalleerd en aansluit gereed afgeleverd op de bouwplaats

Graper compactstation gbu 1600 1
Graper compactstation gbu 1600 2
Graper compactstation gbu 1600 3

**Specificaties**

Stationsafmetingen:
305 × 250 × 266 cm (lxbxh)
Transformator:
tot 1.600 kVA
Middenspanningsschakelaar:
max. 6 velden, 195 × 165 × 80 cm
Laagspanningsverdeling:
max. 210 × 160 × 35 cm, tot 20 verdelerstroken, verrekeningsmeting mogelijk
Gewicht:
Zichtbeton leeg 8,1 ton en ca. 14 ton met installatie
Hijsankers dak:
4 × RD 20
Hijsankers Station:
4 × RD 42
